​1 产品概述

金立信牌JLX-626D静电除尘柜是一款高效静电除尘设备，专为汽车部件，五金塑胶件、吸塑托盘及金属材料表面除尘而设计。本产品通过静电吹风嘴吹淋原理，有效去除因静电积累而吸附的微小灰尘、颗粒物及杂质，确保工件表面无油、无水、无污染。该设备广泛适用于电子、精密仪器、医疗制品等行业中对洁净度要求较高的生产环境，能够显著提升产品质量与生产效能。

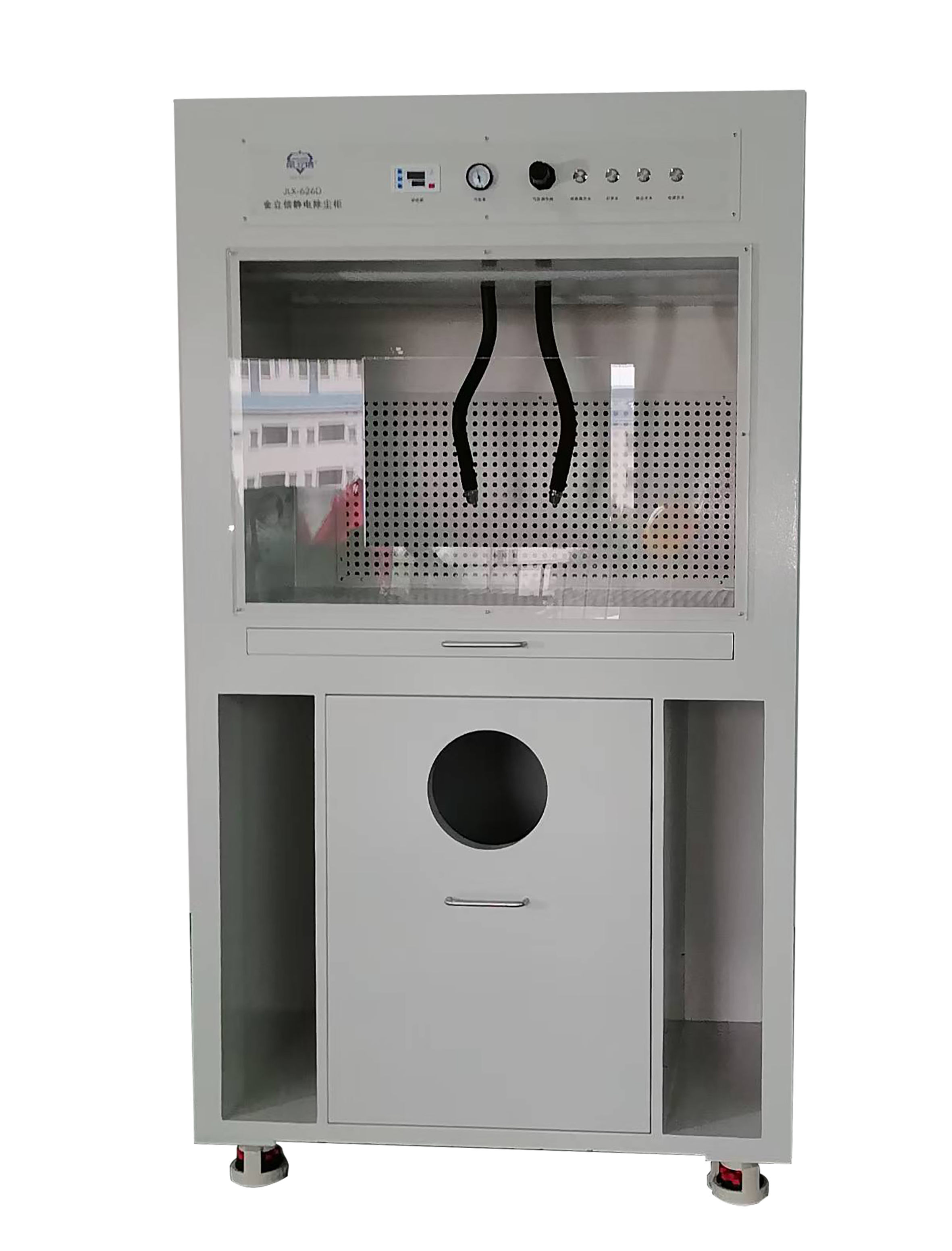

JLX-626D静电除尘柜采用现代化流线型设计，外观简约大方，机身采用高品质冷轧钢板与静电喷涂工艺，结构坚固且耐腐蚀。设备配色以工业灰为主，搭配黑色操作面板，适应多种车间环境。

 产品特点：

· 高效除尘：采用高压电离与集尘技术，除尘效率超过99.9%，确保工件表面洁净无尘。
· 节能环保：运行阻力低（仅200Pa左右），能耗较传统除尘设备降低30%以上。
· 操作便捷：人性化界面设计，支持一键启动与参数预设，减少操作人员培训成本。
· 智能保护：配备过压、过流及短路保护系统，确保设备长期稳定运行。

 技术参数：

型号 JLX-626D
电源 AC220V ±10%，50/60Hz，单相交流电
额定功率 385W
气压要求 0.6-0.8MPa
气流需求 2.0m³/min（无油无水气体）
除尘面积 标准有效面积0.36m²（可定制）
离子吹风嘴工作电压 4.6kV
设备重量 净重285kg
外形尺寸 1000mm（宽）× 1000mm（深）× 1840mm（高）
高效过滤器尺寸 217mm × 410mm × 33mm（可选配）

  2 安全注意事项

为确保操作人员安全及设备正常运行，请在使用JLX-626D静电除尘柜前仔细阅读并理解以下安全注意事项。违反操作规范可能导致电击、设备损坏或人身伤害。

2.1 用电安全

· 电源配置：只可与标示牌上所示电压（AC220V）相同的电源连接，电源线径不得低于2.5mm²，并确保可靠接地。
· 防潮防湿：严禁在潮湿或易燃易爆环境中使用设备，水汽进入设备内部可能引发触电或短路事故。
· 线路检查：定期检查电源线是否完好，避免电线接触热源、油污、锐边或运动部件，损坏的电线会增加电击风险。
· 异常处理：当设备出现异常噪音、火花或异味时，应立即切断电源，并联系专业维修人员检修。

2.2 操作安全

· 个人防护：操作设备时，请勿穿着宽松衣物或佩戴饰品，避免卷入运动部件。保持操作场地整洁明亮，混乱和黑暗的场地容易导致事故。
· 离子吹风嘴接触：严禁在设备运行时将手或金属件伸入除尘区域或接触离子吹风嘴，人体接触离子吹风嘴会有轻微麻木感，金属接触易产生火花。
· 运行监控：操作期间需保持警觉，禁止在疲劳、服用药物或饮酒后操作设备。
· 集尘装置：若使用PVC管或布袋集尘，请确保连接牢固，避免粉尘泄漏造成二次污染。

2.3 日常使用注意

· 开机前检查：每日使用前检查电源线、气管连接是否正常，确认集尘桶已清空。
· 定期维护：按照本说明书第6章要求进行日常保养，保留维护记录以备查验。
· 长期停用：如设备超过30天不使用，应切断电源，清理内部粉尘，并将高度调节板调至最低位置。

 3 设备结构与工作原理

3.1 设备结构

JLX-626D静电除尘柜由多个系统模块组成，各模块协同工作确保高效除尘性能。主要结构包括：

· 壳体与框架：采用优质冷轧钢板制作，表面经防静电处理，整体尺寸为1000mm（宽）×1000mm（深）×1840mm（高）。内部设有加强筋结构，保证设备在长时间运行中的稳定性。
· 离子吹风嘴系统：设备核心部件，包括高压发生器与放电针组。高压发生器将输入的低压交流电（AC220V）转化为高压直流电（4.6kV），通过绝缘电缆输送至放电针，使针尖周围空气电离产生大量正负离子。
· 气流分布装置：位于设备进风口处，由多孔气流均流板组成，确保进入除尘区域的气流均匀分布，避免产生湍流或死角，从而提高除尘效率。

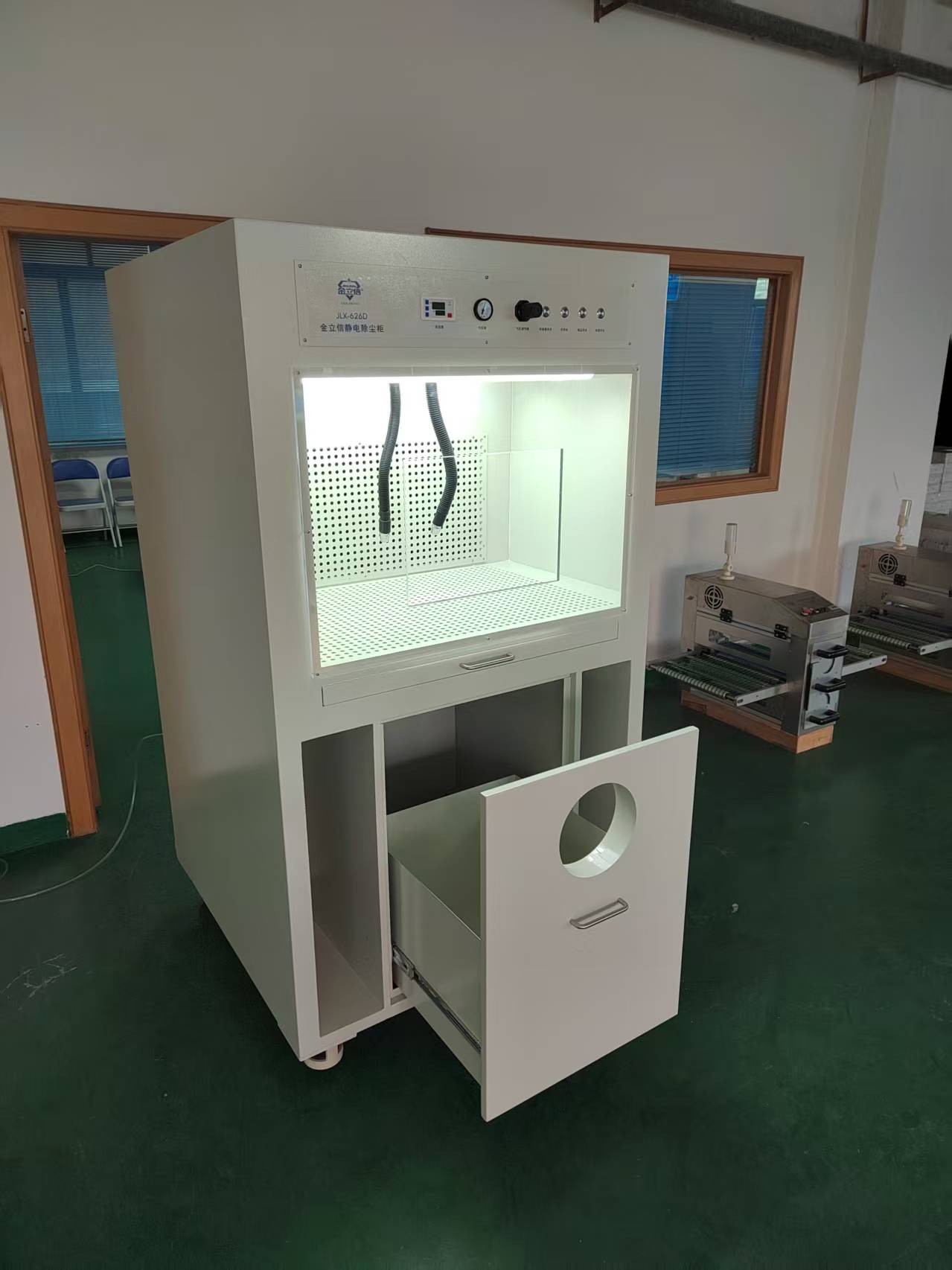

· 集尘系统：包括集尘过滤网与集尘桶。集尘桶位于设备下部，容积为15L，采用抽屉结构制作，便于观察粉尘积累情况，并设有密封盖防止粉尘外溢。
· 高效过滤系统：配置高效 particulate air (HEPA) 过滤器，尺寸为217mm × 410mm × 33mm，对0.3μm以上颗粒物的过滤效率达99.97%，确保排出空气洁净。

· 3.2 工作原理

JLX-626D静电除尘柜基于静电吹淋原理工作，整个过程分为三个基本阶段：

1. 静电吹风嘴产生正负离子，吹淋物体，使物体所带静电被中和，减少静电对粉尘吸附力，并随汽压把灰尘吹茖下方。
2. 粉尘收集阶段：被吹落灰尘茖在下方集尘桶或被排风机抽到整机下半部结构内，有集尘桶，及高效过滤单元，尾气从过滤单元后排出防止二次环境污染。
3. 粉尘清理阶段：随着设备运行，集尘板上粉尘逐渐积累，定期通过自动振打系统或手动清理方式清除。振打系统（选配）按预设频率短暂振动集尘板，使附着粉尘脱落至底部集尘桶。（此项为定制项）

整个除尘过程在封闭系统内完成，确保操作环境无污染。设备设计兼顾气流动力学与电场分布优化，在低能耗前提下实现高效除尘。

4 安装与调试

4.1 安装前准备

开箱检查：打开设备包装后，请按装箱单核对设备及配件是否齐全。标准配置包括主机一台、电源线一条、高效过滤器一个、使用说明书一份及合格证一张。如发现任何部件缺失或损坏，请立即联系供应商。

安装场地要求：

· 地面平整坚实，承载力不小于500kg/m²，确保设备放置稳定无振动。
· 环境温度5-40℃，相对湿度≤80%RH，无冷凝现象。
· 远离电磁干扰源、高温设备及腐蚀性气体泄漏区域。
· 保证设备四周有至少50cm的操作与维护空间。

电源与气源准备：

· 准备AC220V±10%、50/60Hz的单相交流电源插座，插座需有可靠接地线。
· 气源要求：洁净压缩空气（无油、无水），压力可调范围0.6-0.8MPa，流量不低于2.0m³/min。建议在气路中加装精密过滤器和调压阀。

4.2 安装步骤

1. 定位设备：使用叉车或液压搬运车将除尘柜移至预定位置，调整设备底部调平脚，确保设备稳定不晃动。
2. 电源连接：将符合规格的电源线连接到设备专用插座，注意火线（L）、零线（N）和地线（PE）正确对应。接通电源前确认电源开关处于关闭状态。
3. 气路连接：选择与设备接口匹配的优质气管（建议内径Φ8mm），连接气源与设备进气口。确保气管无扭曲、压扁，连接处无漏气。

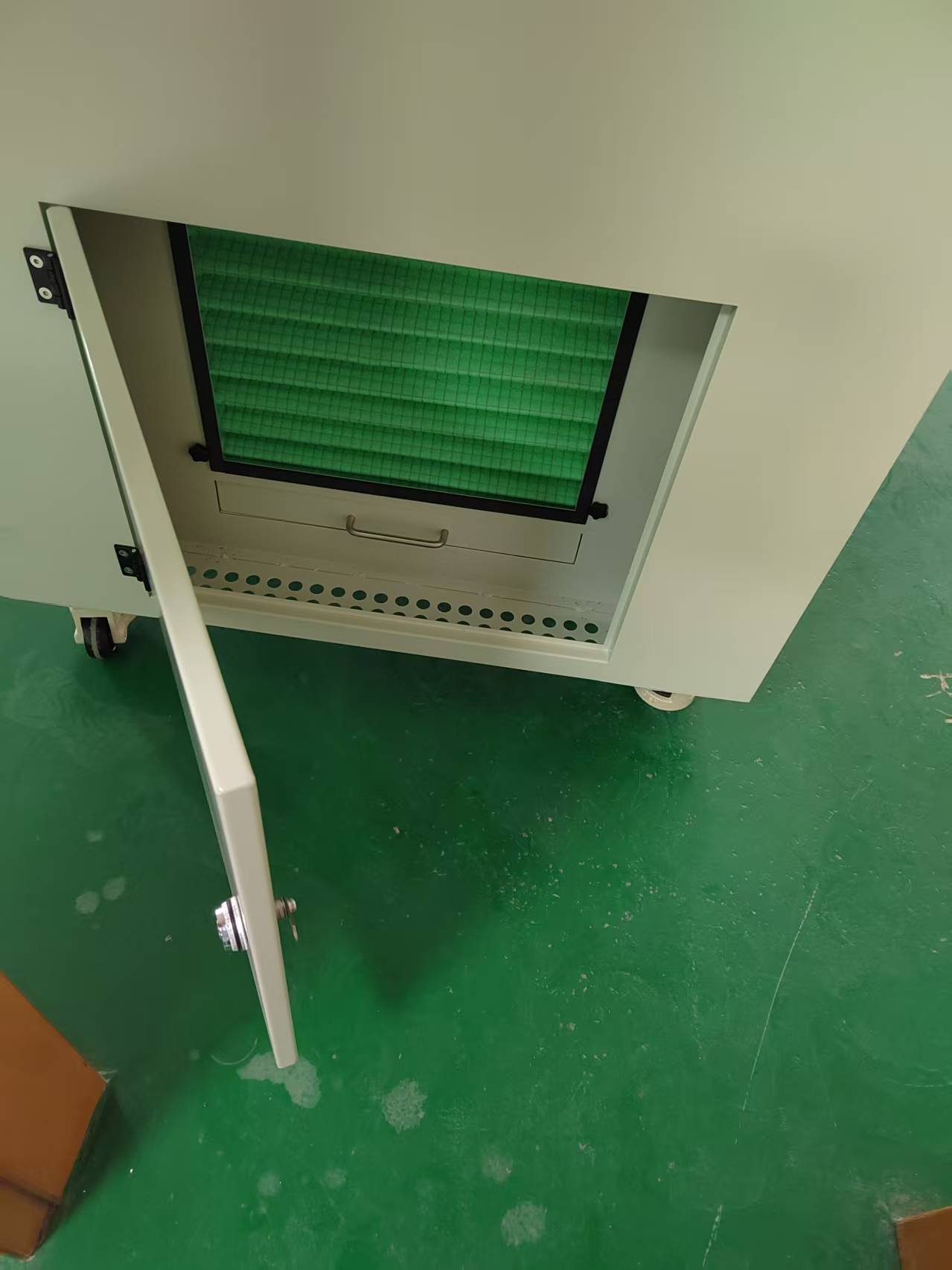

4. 高效过滤器安装：打开设备侧面过滤器仓门，将高效过滤器沿导轨插入到位，确保密封条完全贴合，然后锁紧仓门。
5. 集尘桶安装：将集尘桶对准设备底部滑轨，推至限位处，确保桶盖与设备密封面紧密贴合。

4.3 调试与验收

1. 初次启动：打开电源开关，对设备进行排检。观察控制面板指示灯，正常情况下电源灯亮，故障灯灭。如有报警提示，请按说明书故障章节排查。
2. 参数设置：通过触摸屏设置基本工作参数：
   · 工作电压：220V
   · 风机风速：中速（可根据除尘效果调整）
   · 定时功能：按需设定自动运行时间
3. 空载运行：在不放入工件的情况下运行设备30分钟，检查以下项目：
   · 设备运行无异常振动和噪音
   · 风机运转平稳，无撞击声
   · 离子吹风嘴放电均匀，无连续火花现象
   · 各连接处无漏气现象
4. 负载测试：放入典型工件，运行设备15-20分钟，检查除尘效果。如不满意可适当调整电压、风速或工件摆放位置。
5. 验收标准：设备运行稳定，除尘后工件表面无可见粉尘，设备周围环境粉尘浓度符合国家室内空气质量标准。

安装示意图：

```
    ┌──────────────┐
    │  控制面板         │
    ├──────────────┤
    │  离子吹风嘴系统       │← 除尘区域
    ├──────────────┤
    │  气流分布板       │
    ├──────────────┤
    │  高效过滤器       │← 过滤单元
    ├──────────────┤
    │  集尘桶           │← 粉尘收集
    └──────────────┘
```

图：设备内部结构示意图

5 操作与使用指南

5.1 开机与关机

开机步骤：

1. 前期检查：确认电源线、气管连接正确，集尘桶安装到位，设备内部无杂物。
2. 开启电源：将电源开关拨至"ON"位置，控制面板显示屏亮起，设备进行自检程序。
3. 参
